Présentation

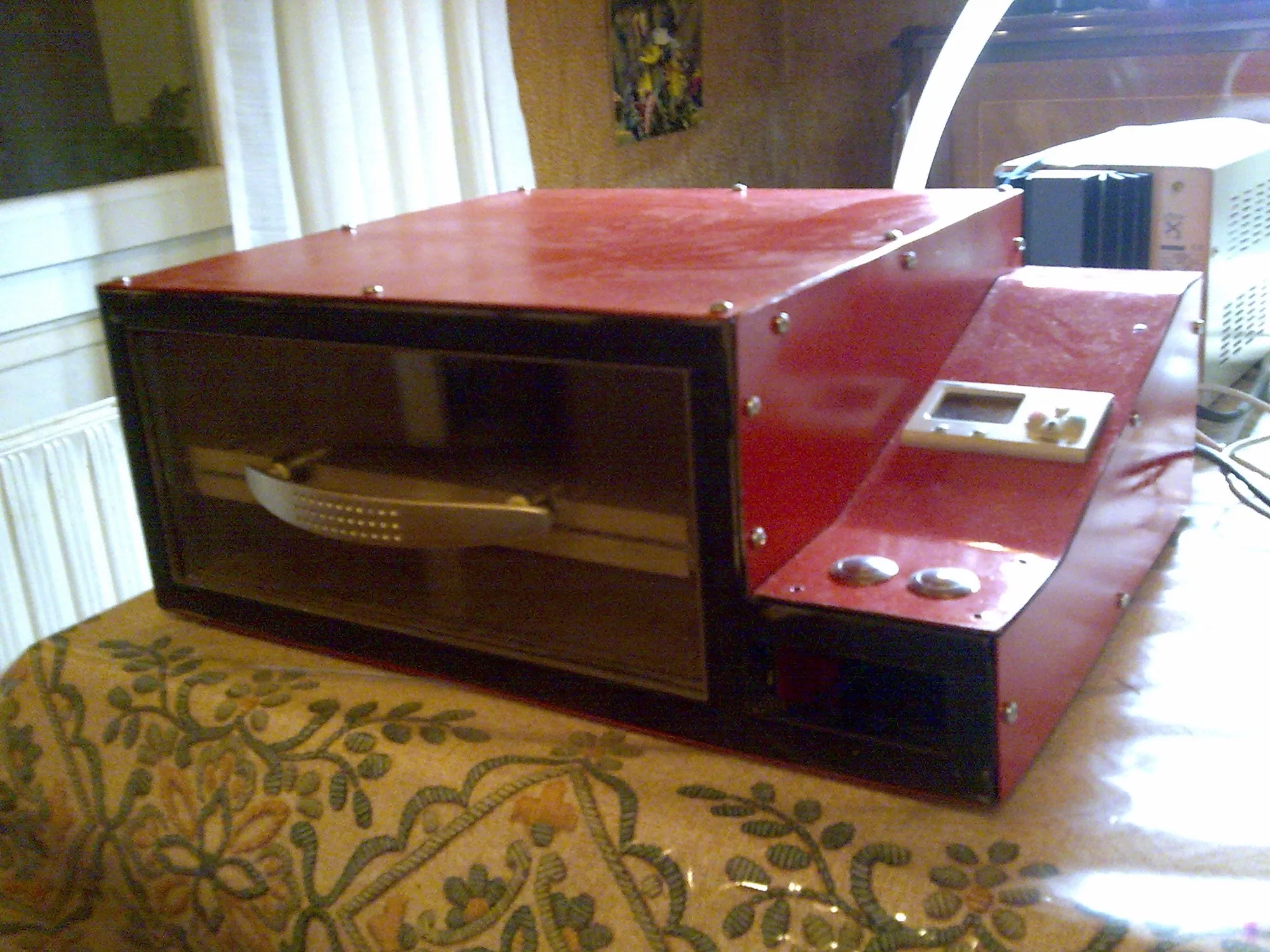

Pour ses robots, le club utilise de plus en plus de composants montés en surface (CMS), parfois sur les deux faces des cartes. Il a donc construit en 2009-2010 son propre four à refusion, présenté sur l’ancien site en février 2010.
Le four suit un profil de refusion en quatre phases : préchauffage, séchage, refusion et refroidissement. Le cahier des charges fixait un budget inférieur à 200 € pour souder des cartes de 200 × 200 mm.

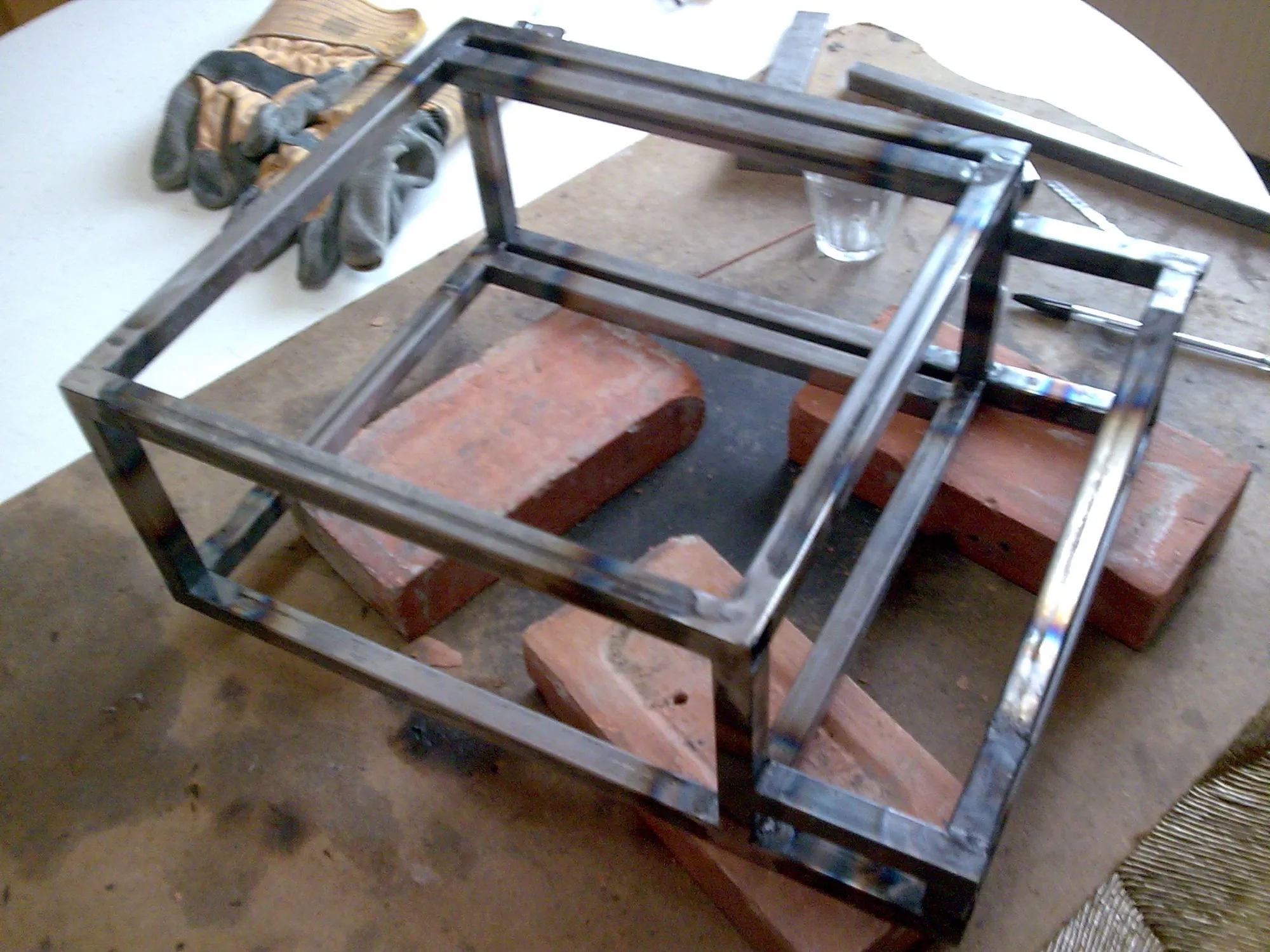

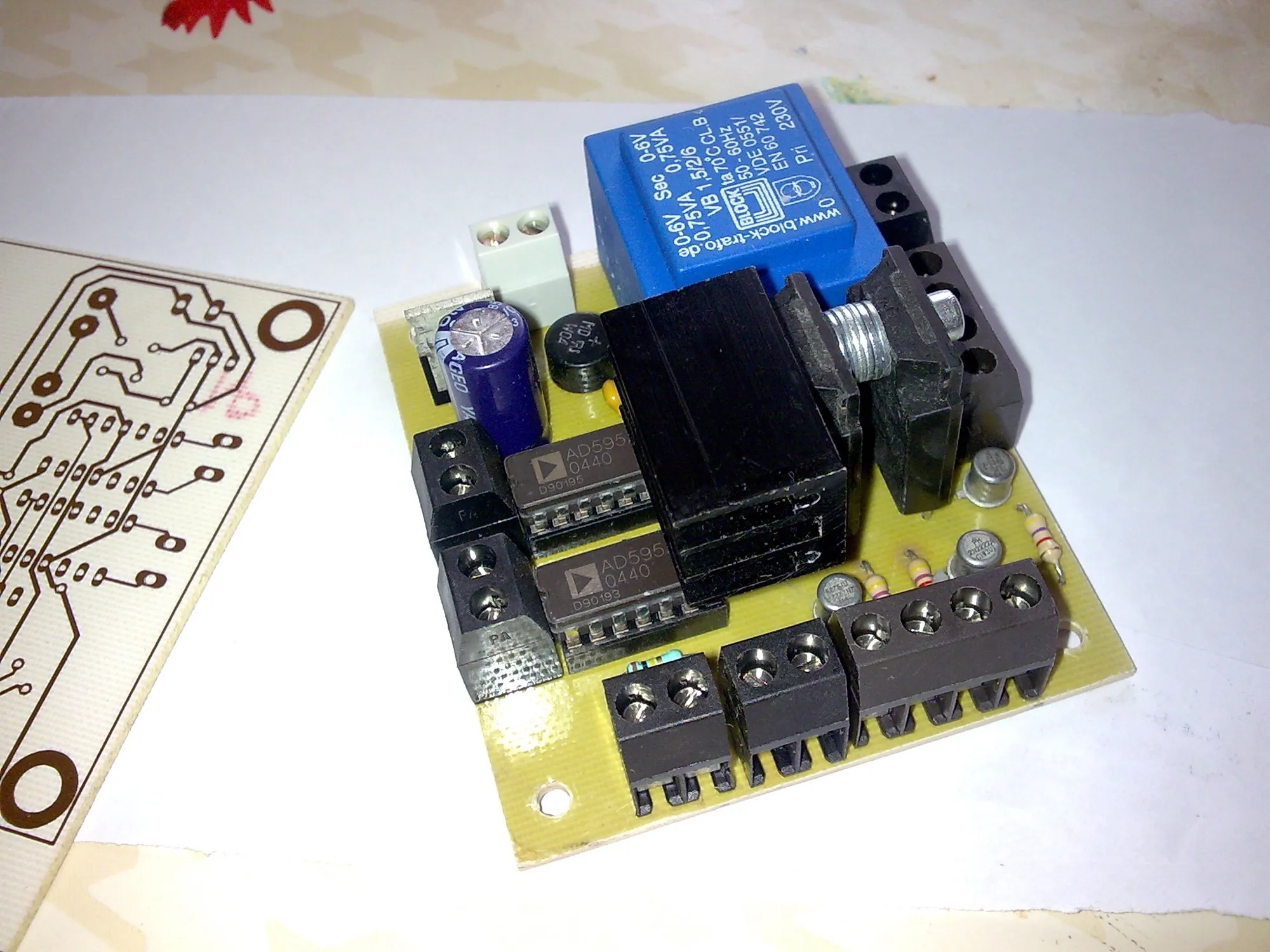

Le caisson en acier est isolé à la laine de roche. Un automate Crouzet SA12 pilote la chauffe par des relais statiques Sharp S216S02, d’après la mesure de thermocouples de type K conditionnés par des AD595AQ. Six programmes de température sont disponibles.
