10 décembre 2016 · Colin

Zhonx IV - Maquette v0.2.18

Voici les photos de la deuxième maquette de Zhonx IV.

Sur cette nouvelle version, nous avons mis en œuvre le système de tenon-mortaise.

Les pièces sont en FR4 (fibre de verre) découpées à la CN.

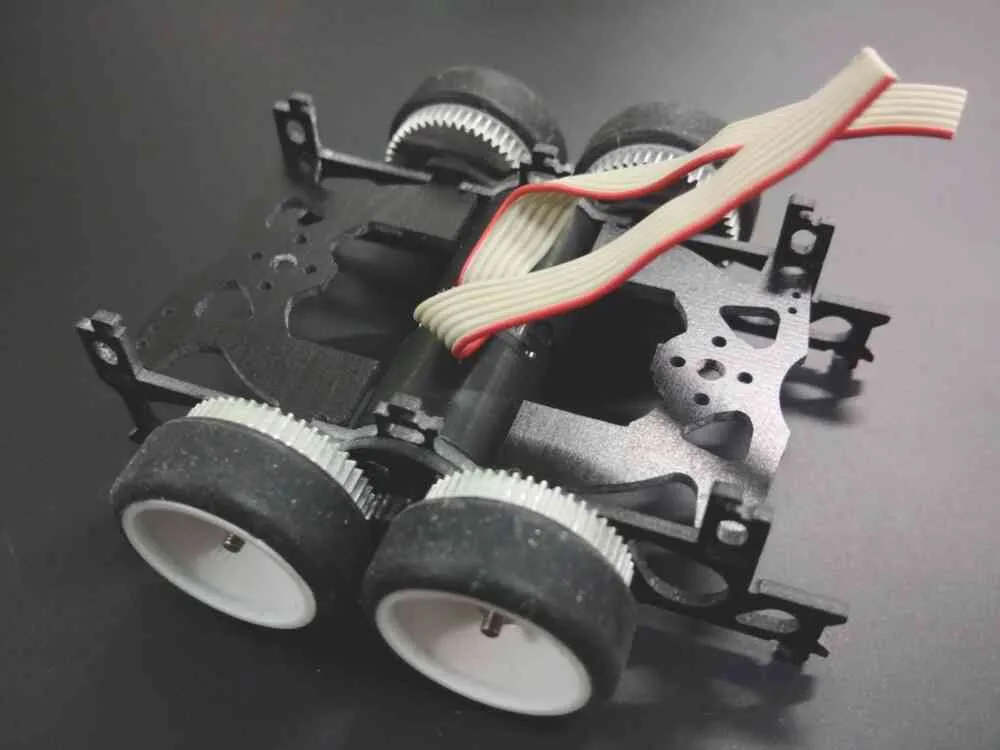

Groupe moteur de Zhonx IV avec ses roues

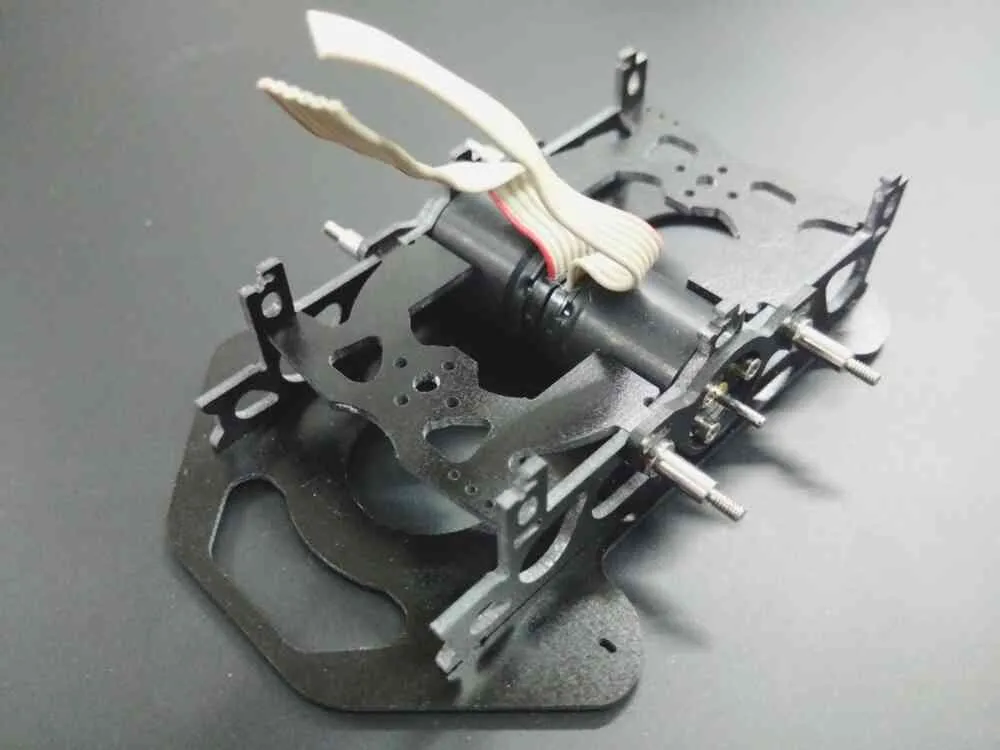

Squelette du groupe moteur de Zhonx IV

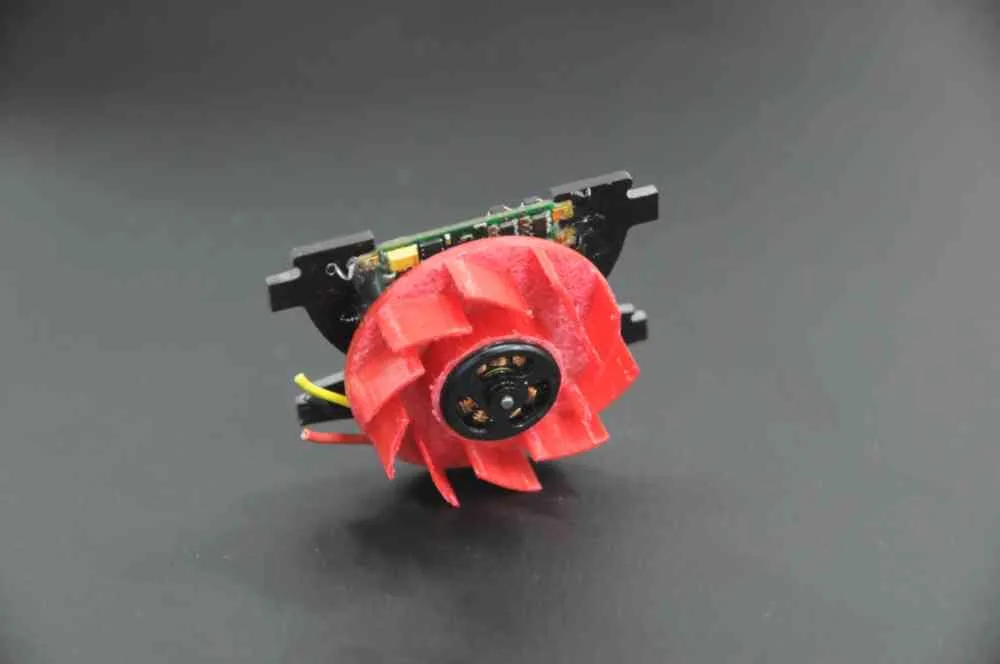

Turbine d’aspiration rouge sur sa carte

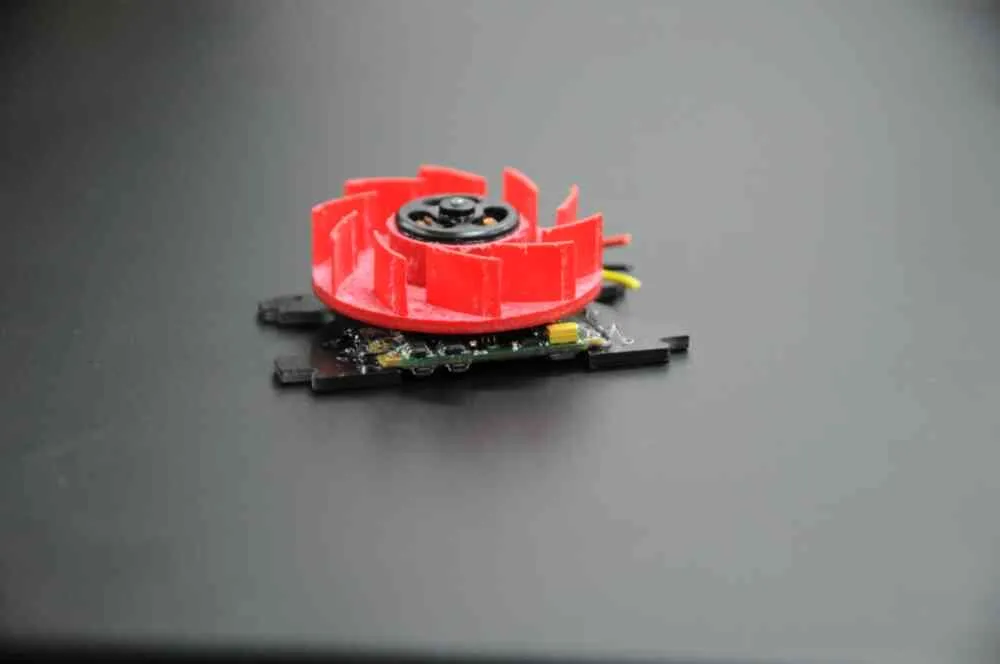

Turbine d’aspiration, vue de côté

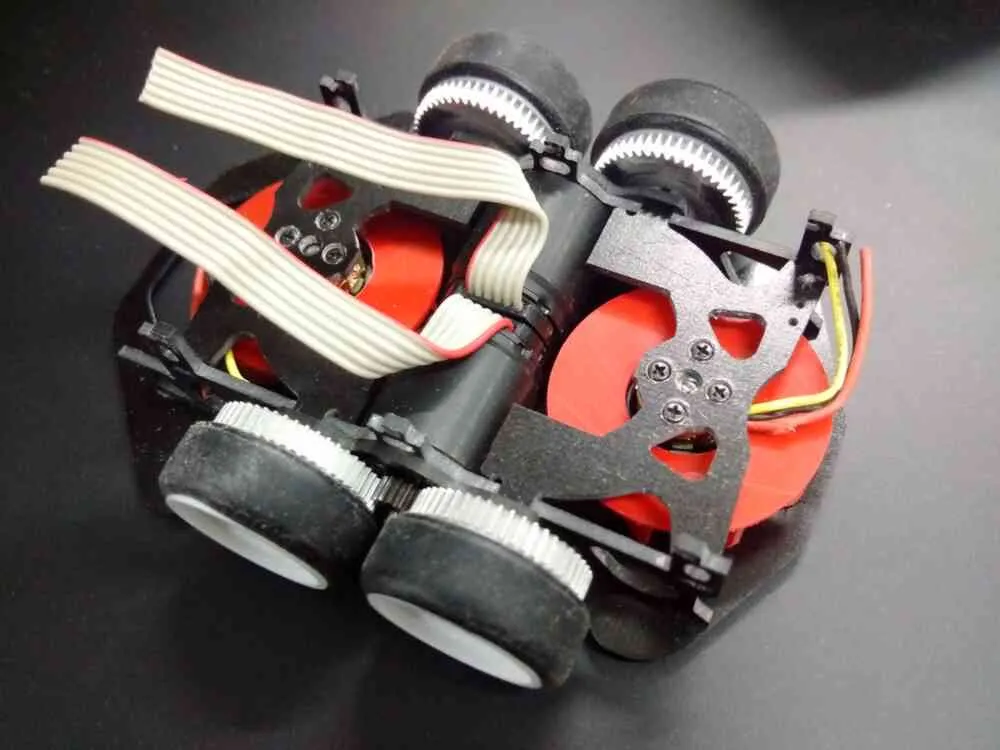

Groupe moteur complet avec les turbines

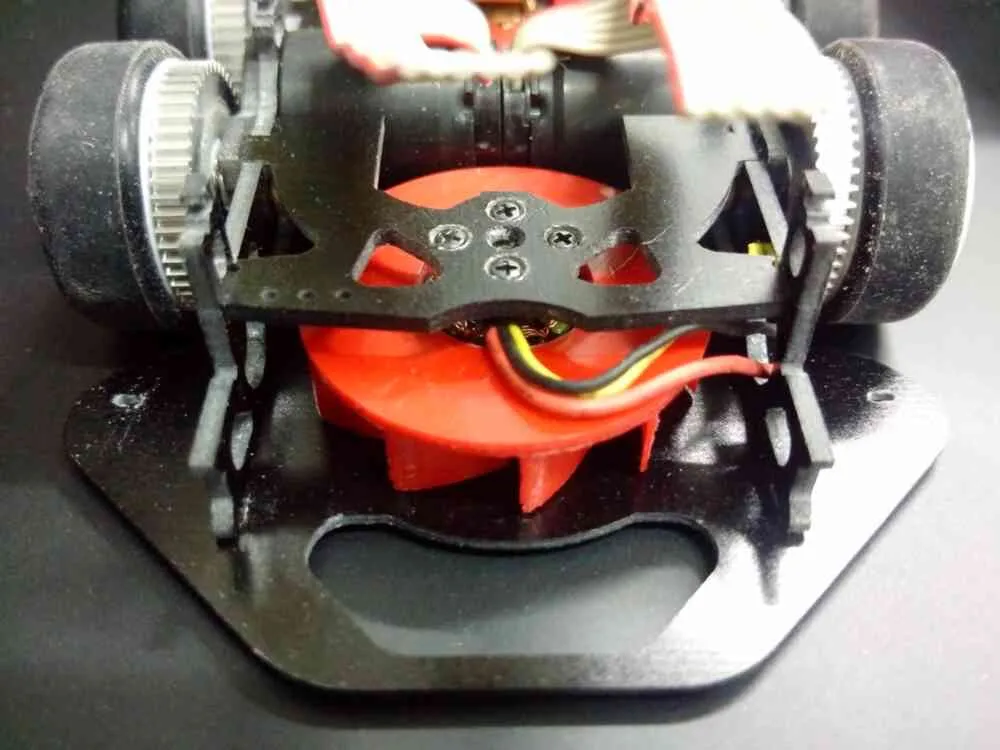

Turbine vue de face, sous le groupe moteur

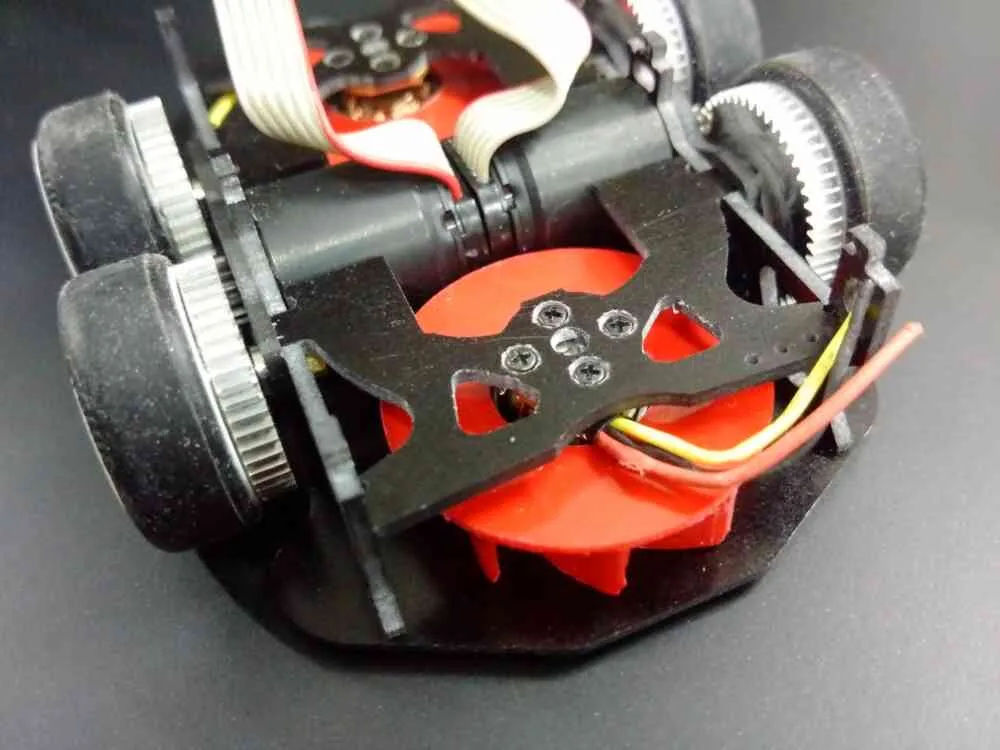

Turbine arrière, sous le groupe moteur

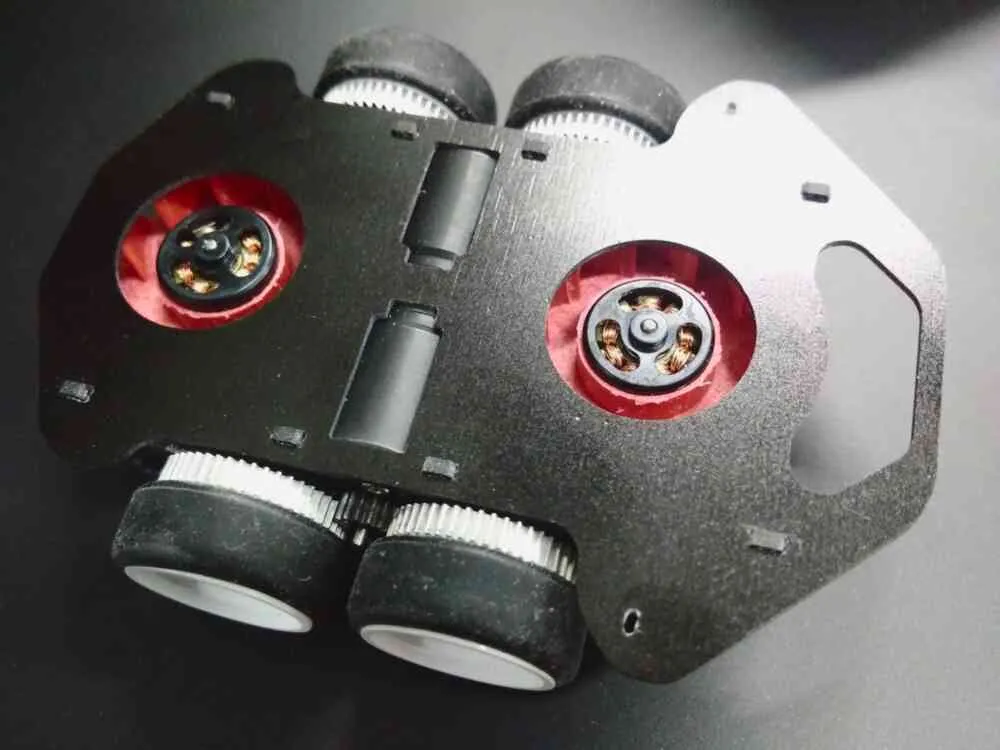

Maquette de Zhonx IV vue de dessous, avec les deux turbines

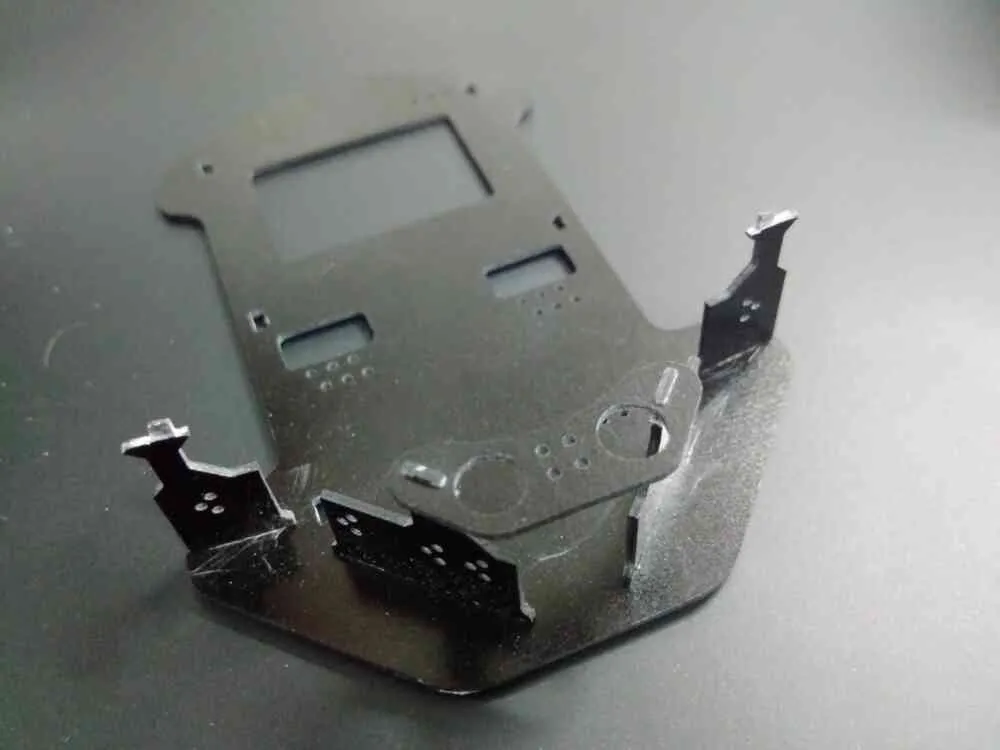

Carte mère de la maquette, nue

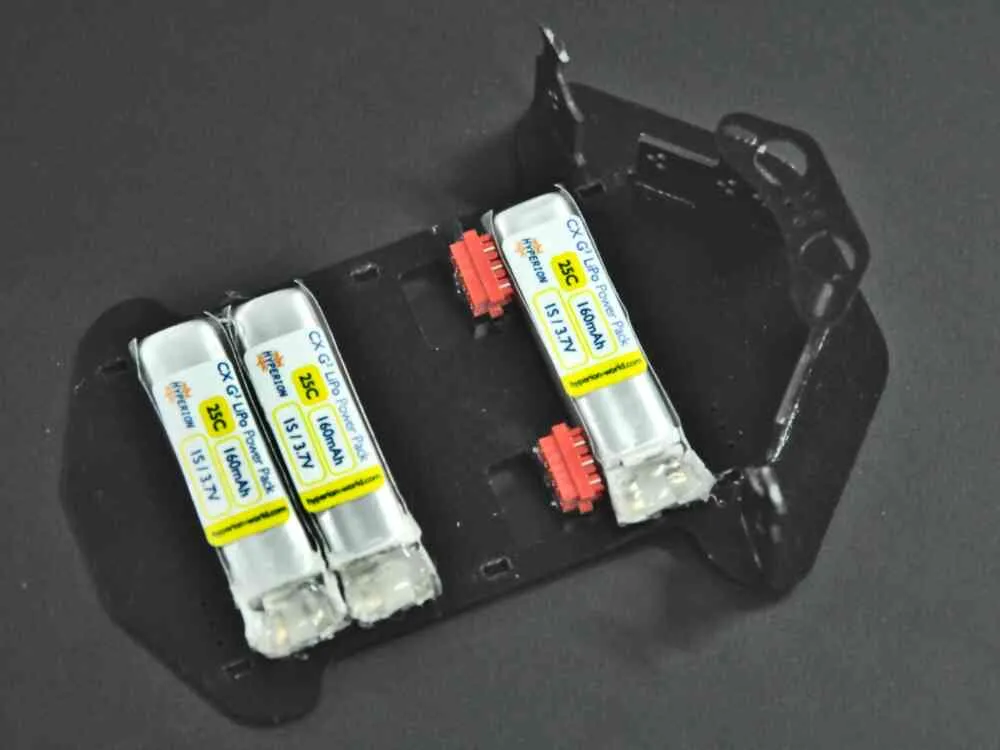

Carte mère de la maquette avec ses deux batteries
